Comprendre le fonctionnement des ventouses électro-magnétiques est une chose. Savoir comment les installer en est une autre. Cela ne se résume pas simplement à prendre le dispositif et à le fixer sur un cadre de porte. Il faut tenir compte du type de porte, de son mode d'ouverture et du matériau dont elle est composée. Pour monter l’électro-aimant en toute sécurité, il faut au préalable identifier les supports adaptés.
Ventouses en applique
Comme leur nom l’indique, les ventouses en applique sont installées à l’extérieur des portes et des encadrements. La contreplaque correspondante est fixée sur l’ouvrant tandis que la ventouse est montée sur le dormant. Différents types d’accessoires seront nécessaires en fonction du sens d’ouverture de la porte.
Comment installer des ventouses en applique sur des portes s’ouvrant vers l’extérieur ?
Pour installer une ventouse électro-magnétique en applique sur une porte s’ouvrant dans le sens opposé à vous, vous aurez besoin des éléments suivants :
- Un électro-aimant
- Une contreplaque
- Une équerre en L
- Un support de contreplaque (AMA)
- Toutes les vis et tous les boulons nécessaires
L’équerre en L est montée sur le dormant. L’orientation de la fixation en L dépend de la profondeur de l’embrasure du cadre. Dans la plupart des cas, nous vous recommandons de fixer le côté long de la fixation en L au cadre de la porte et d’installer la ventouse sur le côté le plus court. Cela garantit une fixation aussi solide que possible, le côté long de la fixation en L étant fixé au cadre de la porte. Quelle que soit la manière dont vous procédez, l’autre côté de la fixation en L dépasse perpendiculairement au cadre de la porte. La ventouse imant est vissé sur la face inférieure du côté saillant de la équerre en L.
Comment installer des ventouses en applique sur des portes s’ouvrant vers l’intérieur ?
Pour installer une ventouse en applique sur une porte qui s’ouvre vers vous, vous aurez besoin de :
- Un électro-aimant
- Une contreplaque
- Un support en L et Z
- Toutes les vis et tous les boulons nécessaires

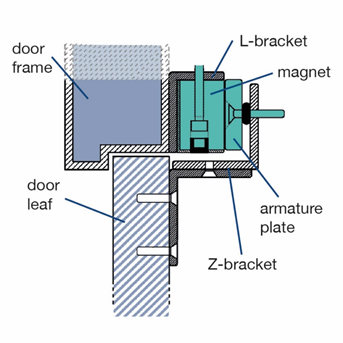

L’équerre en L est fixée au cadre de la porte, le côté long de l’équerre étant plaqué contre le cadre et le côté court dépassant perpendiculairement au cadre dans sa partie supérieure (L à l’envers). L’électroaimant est vissé à la face inférieure du côté court de l’équerre.
Une partie du support en Z est fixée sur l’ouvrant, avec un côté à plat contre la porte et l’autre dépassant à angle droit en haut, afin de former un Z. Parallèlement, la contreplaque est fixée à l’autre moitié du support en Z. Les deux côtés présentant des stries longitudinales du support en Z sont alignés et fixés l’un à l’autre. Leur positionnement exact étant dicté par l’espacement nécessaire à la contreplaque.
Comment installer des ventouses en applique sur des portes en verre ?
Pour installer une ventouse en applique sur une porte en verre s’ouvrant vers l’intérieur, vous aurez besoin de :
- Un électro-aimant
- Une contreplaque
- Un support L & Z
- Deux supports en U (UBKP ou UBKU)
- Toutes les vis et tous les boulons nécessaires
Sur une porte et un cadre en verre, il n’est pas possible de visser directement dans le verre. Un support supplémentaire est nécessaire pour permettre la fixation de la ventouse. Ce support supplémentaire, appelé « support en U », s’adapte autour de la partie supérieure du vantail et de la partie inférieure du cadre de porte (lorsque le cadre ou le linteau est en verre). Il offre ainsi une base métallique sur laquelle vous pouvez ensuite fixer les supports habituels.
L’équerre en L est fixée à l’équerre en U sur le cadre de la porte, le côté long de l’équerre en L étant plaqué contre l’équerre en U et le côté court dépassant perpendiculairement au cadre dans sa partie supérieure. L’électroaimant est boulonné sous le côté court de l’équerre en L.
Une partie de la fixation en Z est fixée à la fixation en U sur le vantail de la porte, avec un côté à plat contre l’équerre en U et l’autre dépassant à angle droit en haut. Parallèlement, la plaque d’armature est fixée à l’autre moitié de l’équerre en Z. Les deux côtés présentant des stries longitudinales du support en Z sont alignés et fixés l’un à l’autre, leur positionnement exact étant dicté par l’espacement nécessaire pour la contreplaque.
